Choke balun 1:1 160m sur FT240-43
Projet : Réaliser un choke balun 1:1 pour la bande 160m capable de fonctionner à 500W.
1. Réalisation
- 1 tore FT240-43
- Environ 1m de RG316
- 32 spires de coaxial
Le choke agit sur le courant de mode commun circulant sur l’extérieur de la tresse du coaxial.

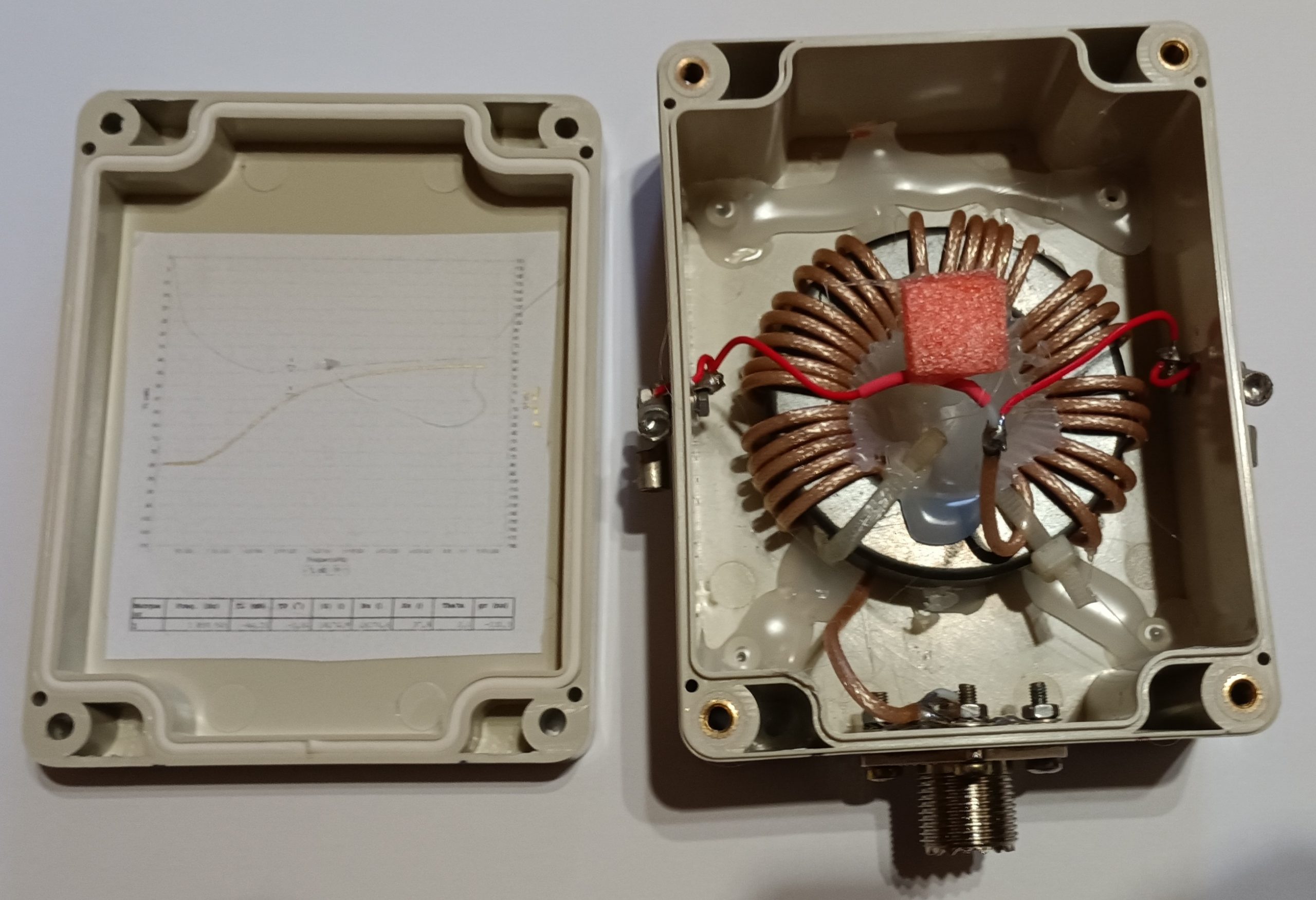

2.Photo

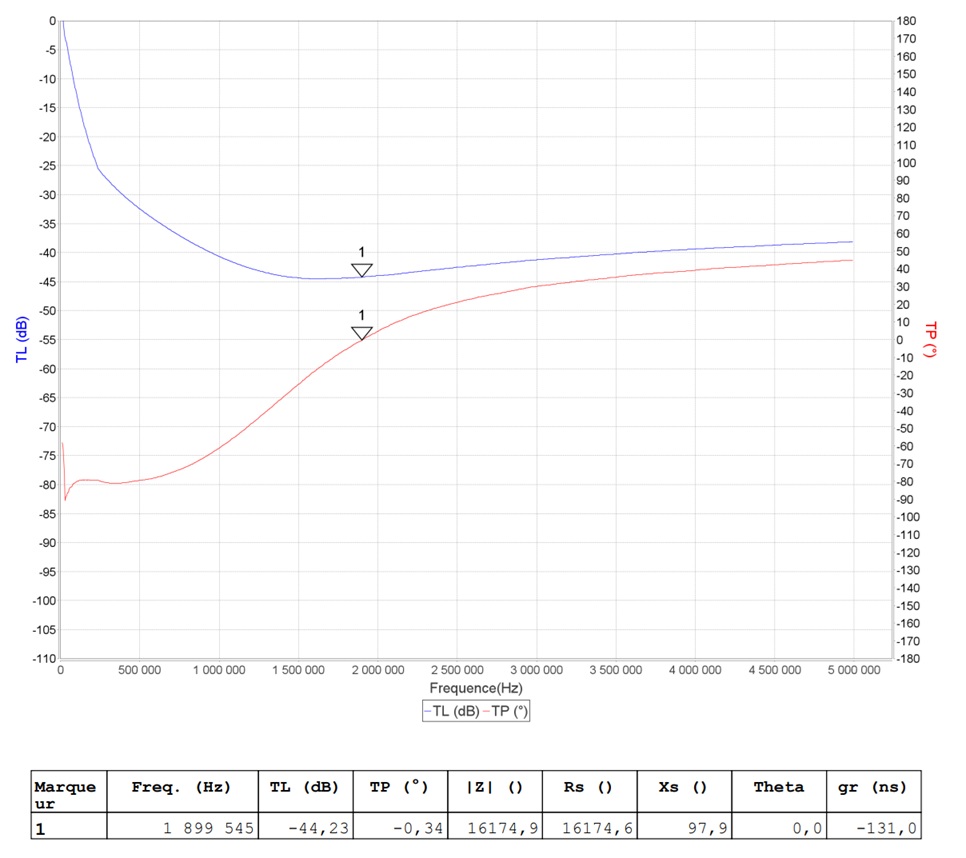

3. Mesures MiniVNA Pro2
Sur la bande utilisée, l’impédance de mode commun reste très élevée.
| Fréquence | Rs | Xs | |Z| |
|---|---|---|---|
| 1.810MHz | ≈16.4kΩ | ≈+1.4kΩ | ≈16.5kΩ |
| 1.850MHz | 16.37kΩ | +755Ω | 16.39kΩ |
On obtient donc environ 16.4kΩ d’impédance de mode commun sur l’ensemble de la bande.
La composante résistive Rs est très largement dominante, ce qui est particulièrement intéressant pour l’atténuation des courants de mode commun.
