Projet: Construction d’un (tr)sdx pour les opérations portables.
1.Achat du kit
J’ai acheté un kit complet « classic band » via https://newdiytech.com.
Le kit est vraiment simple à monter.
Classical Bands full kit:
10m 15m 20m 40m 80m
2.Construction
Assez simple, rien a signaler, il n’y a que les traversants et les bobines sur tore FT37-xx à faire.
3.Ajustement de la RF Board
Après avoir aligné le creux de la première harmonique à l’aide d’un mini VNA et en ajustant les bobines 2 de chaque bande comme il se doit, j’ai optimisé les bobines 1 de chaque étage afin d’obtenir 4 W sous 12 V.
J’ai choisi cette valeur car je prévois de fonctionner avec 3 cellules lithium 16850, ce qui donne une tension variant entre 9 et 12,6 V.
Il semble possible de pousser jusqu’à 6 W, mais cette marge permet de mieux gérer les variations du SWR et d’utiliser le transistor FDT86256.
Celui-ci semble moins sensible au SWR d’après DL2MAN, ce qui est une bonne nouvelle.
Voici la version corrigée de votre texte :
Voici les résultats :
10m => 4,4 W
15m => 4,1 W
20m => 4,3 W
40m => 4,3 W
80m => 4,3 W
J’ai dû retirer 2 spires sur le tore 1 de la bande de 20m et 1 spire sur celle de 40m.
Le reste est réglable en fonction du nombre de tours indiqué sur le schéma.
J’ai également réalisé le mod T2 :
https://forum.dl2man.de/viewtopic.php?t=395
Note : passer de 1 spire au primaire et 7 au secondaire à 3 (0,4 mm) au primaire et 21 (0,35 mm) au secondaire.
Pour T1, j’ai utilisé 7 spires en 0,4 mm et 1 spire en 0,8 mm.
J’ai également ajouté un patch thermique Arctic Silver, ce qui semble améliorer la dissipation de chaleur d’après les mesures à la caméra thermique.

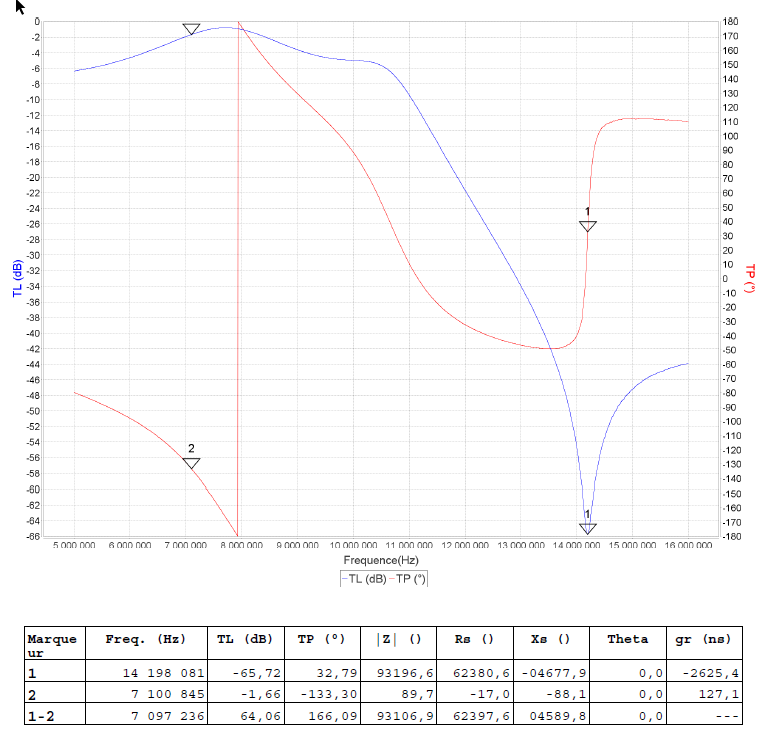

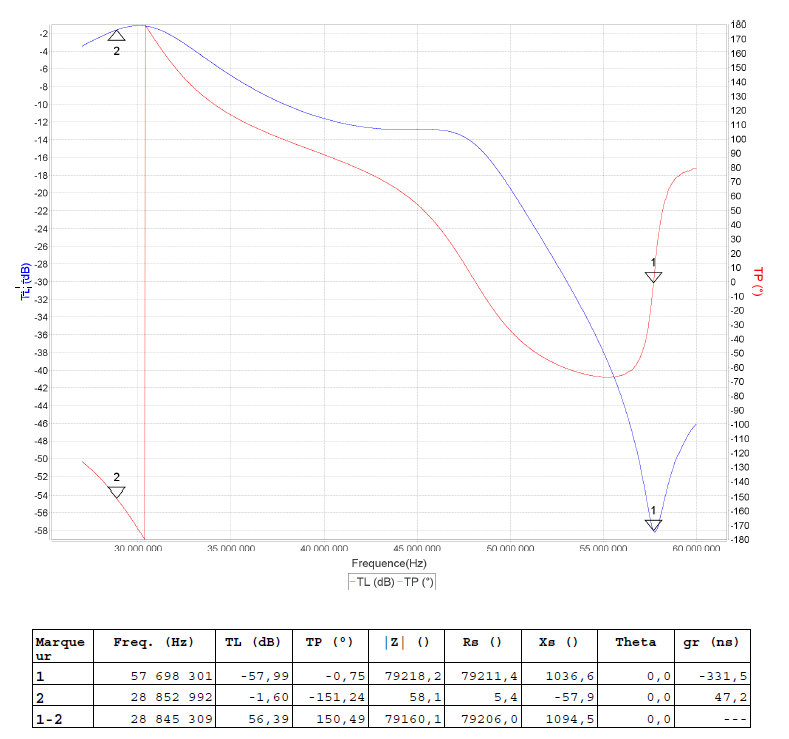

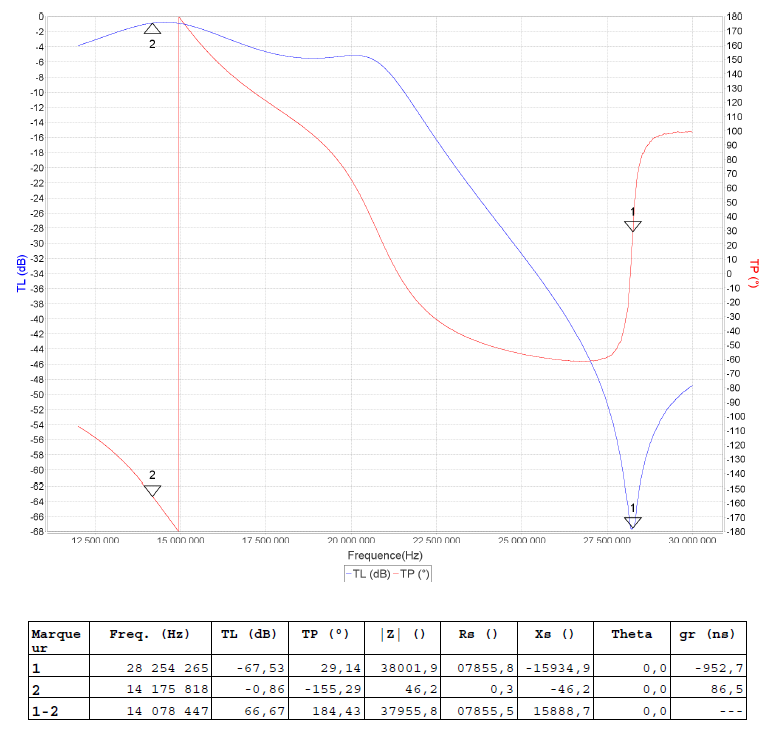

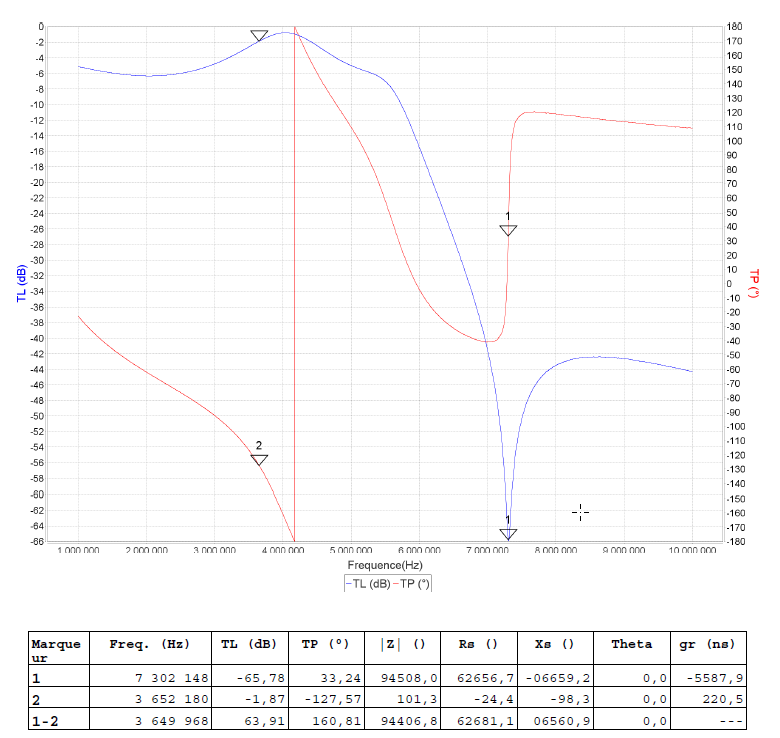

Premières mesures sur 10m pour obtenir le delta entre la porteuse et les premières et deuxièmes harmoniques :
Le résultat étant identique sur les autres et >@-50dBc.
10m
15m
20m
40m
80m
4.Mise en boite.
J’ai modifié le boîtier d’origine de DL2MAN (https://www.printables.com/fr/model/103619-housing-for-trusdx-qrp-transceiver) pour augmenter légèrement l’épaisseur de certains éléments et adapter le support de batterie 16850, afin d’en faire un capot qui se visse directement comme un capot arrière. Mon impression en ABS avec lissage à la vapeur d’acétone a nécessité quelques ajustements.
F4HTB_housing-for-trusdx-qrp-transceiver-model_files
